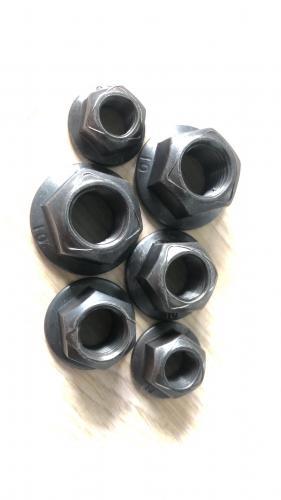

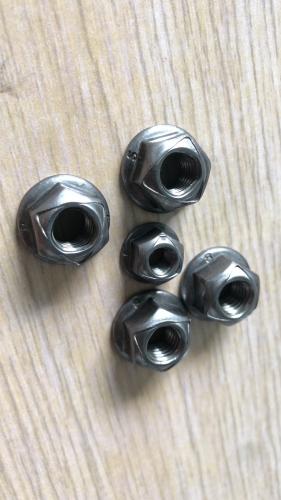

法兰锁紧螺母

DIN6927

DIN6927

  • 对应标准: DIN 6927-1983 金属锁紧六角法兰螺母
  • 材料或牌号: 1035
  • 工艺: 冷镦
  • 等级: 8级
详细介绍
对应标准数据参考

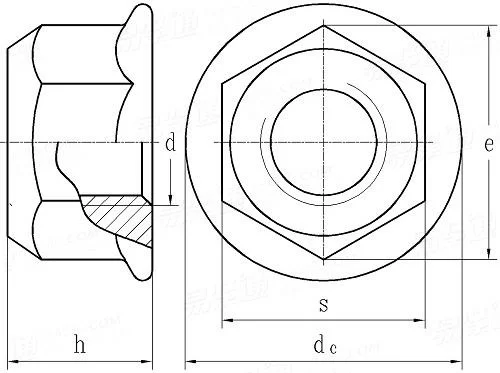

DIN 6927-1983 金属锁紧六角法兰螺母
Prevailing Torque Type All-Metal Hexagon Nuts With Flange
DIN 6927-1983 金属锁紧六角法兰螺母

尺寸单位: 毫米(mm)
螺纹尺寸
d
M5 M6 M8 M10 M12 (M14) M16 M20
P 螺距 粗牙
细牙1
细牙2
c 最小值
da 最小值
最大值
dc 最大值
dw 最小值
e 最小值
h 最大值
m 最小值
mw 最小值
s 最大值=公称
最小值
r 最大值
0.8 1 1.25 1.5 1.75 2 2 2.5
/ / 1 1.25 1.5 (1.5) 1.5 1.5
/ / / (1.0) (1.25) / / /
1 1.1 1.2 1.5 1.8 2.1 2.4 3
5 6 8 10 12 14 16 20
5.75 6.75 8.75 10.8 13 15.1 17.3 21.6
11.8 14.2 17.9 21.8 26 29.9 34.5 42.8
9.8 12.2 15.8 19.6 23.8 27.6 31.9 39.9
8.79 11.05 14.38 16.64 20.03 23.36 26.75 32.95
6.2 7.3 9.4 11.4 13.8 15.9 18.3 22.4
4.7 5.7 7.6 9.6 11.6 13.3 15.3 18.9
2.2 3.1 4.5 5.5 6.7 7.8 9 11.1
8 10 13 15 18 21 24 30
7.78 9.78 12.73 14.73 17.73 20.67 23.67 29.16
0.3 0.36 0.48 0.6 0.72 0.88 0.96 1.2
①,材料:钢,性能等级(材料):8,10,12(≤M16),标准DIN ISO 898-2,DIN 267-23
